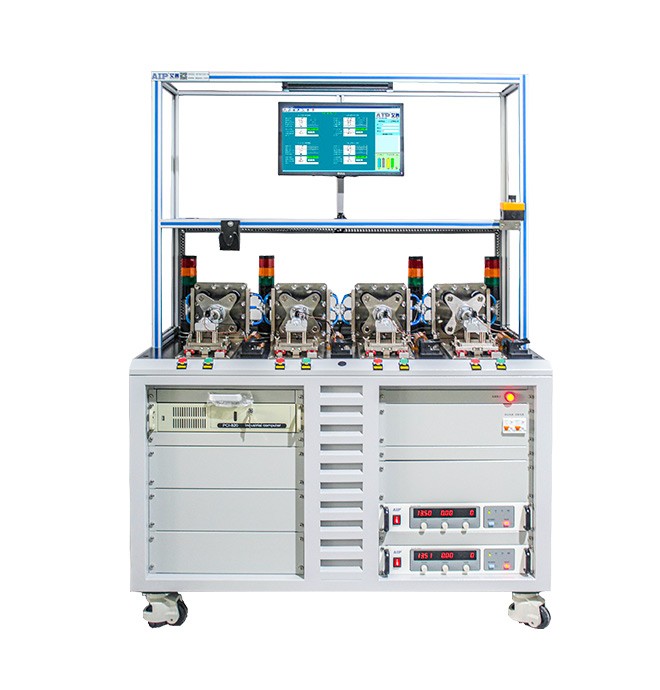

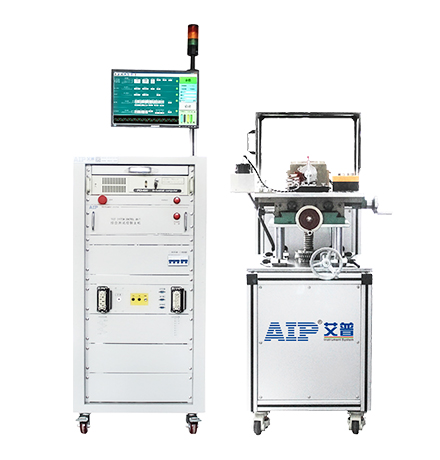

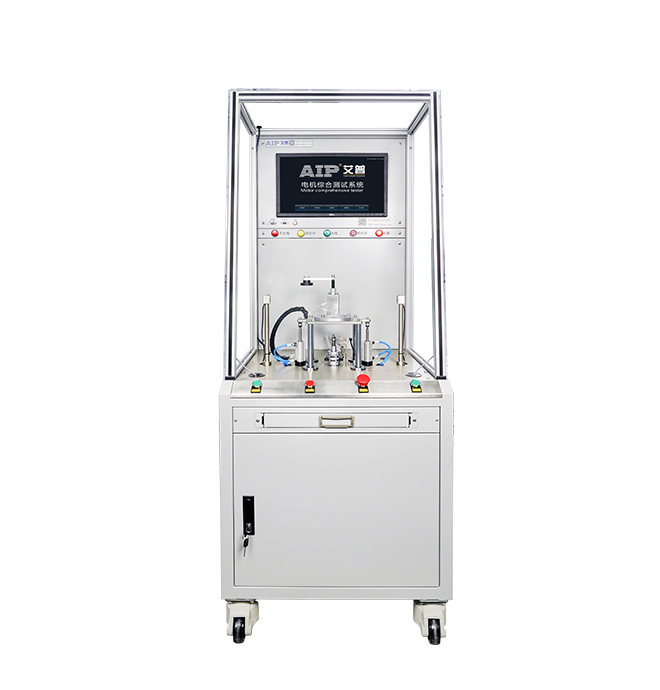

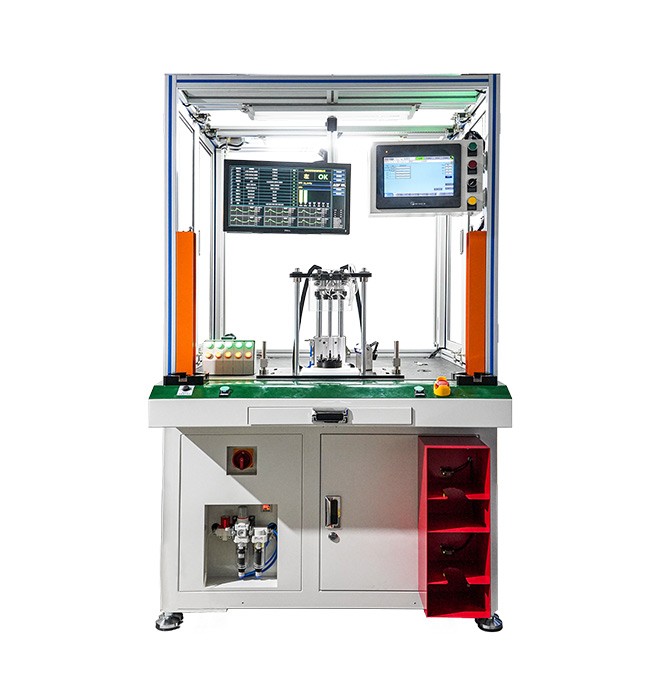

測試對象

直流無刷電機整機（內轉子、外轉子）

測試工位

雙工位

驅動器配置

外置驅動器

內置驅動器

測試項目

交流耐壓、絕緣電阻、直流電阻、反電動勢、霍爾特性、空載性能、負載性能（負載電流、功率、轉速、轉向），選配匝間。

交流耐壓、絕緣電阻、霍爾特性、空載性能、負載性能（負載電流、功率、轉速、轉向）

交流耐壓

輸出電壓設定范圍/精度

AC 200～3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10～20.00mA      ±(2%×顯示值+5個字)

測試時間范圍/分辨率

0.5～999.9s   0.1s/步

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V      ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1～500MΩ       ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5～999.9s   0.1s/步

匝間耐壓

輸出電壓設定范圍/精度

500～3000V        ±(3%×顯示值+8V)

波形比較項目

面積、差積、電暈、相位

直流電阻測試

測量范圍/精度

5.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0～999s  0.1s/步

空載/負載性能

電壓測量范圍/精度

Vm：DC 20.0～350.0V   ±(0.5%×顯示值+1個字)

電流測量范圍/精度

Im：0.01～2.00A     ±(0.5%×顯示值+2個字)

功率測量范圍/精度

2.0～700.0W

轉速測量范圍

讀取FG反饋信號，按照每轉輸出信號數量換算

負載設定范圍

0.20～0.75Nm

轉向判斷

正轉、反轉、不轉

霍爾特性

VCC電源

3.0～18.0V        ±(1%×顯示值+1個字)

高低電平范圍/精度

0.0～18.0V        ±(1%×顯示值+1個字)

頻率

1 ～ 599Hz

占空比

0.1-99.9%

其他

Vsp電源輸出范圍/精度

DC 1.00～18.00V      ±(0.5%×設定值+1個字)

Vcc電源輸出范圍/精度

DC 1.00～18.00V      ±(0.5%×設定值+1個字)

上下電時序圖

上電順序：Vcc-Vm-Vsp，下電順序：Vsp-Vm-Vcc，上下電時間可設置，時序可設置
